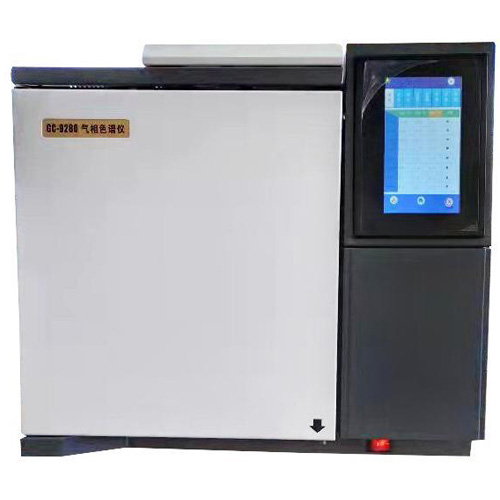

GC-9280氣相色譜儀（礦井氣分析）由主機、高效色譜柱、甲烷轉化器、熱導檢測器、雙氫焰檢測器和自動進樣系統等部件組成,采用微機控制,可實現六通閥自動進樣和檢測器信號的自動切換，由礦井氣色譜工作站采集信號并對數據進行處理。該儀器為煤礦自燃火災束管監測系統的配套裝置，廣泛適用于大、中、小各類煤礦自然火災預報和防治工作。對井下O2、N2、CO、CH4、CO2、C2H4、C2H6、C2H2等氣體含量實現24小時連續循環監測，經過對自然火災標志氣體的確定和分析，及時預測預報發火點的溫度變化，為煤礦自然火災和礦井瓦斯事故的防治工作提供科學依據。
    儀器基于色譜法原理制造，利用高效色譜柱和分析流程可實現對H2,O2,N2,CH4,CO,CO2,C2H4,C2H6,C2H2組成的混合物進行快速分離和高靈敏度檢測。本儀器是為煤礦火災預測、防火安全而設計的色譜儀，能對礦井氣大氣分析、火災預測瓦斯爆炸危險程度進行判別，能對瓦斯突出氣體組分全分析。儀器具有高抗沖擊和抗振動性，能適用于車載。
    儀器特點：
    采用單片機和集成電路控制，中文界面，操作參數鍵盤設定。儀器具有掉電保護、文件存儲功能。采用大屏幕液晶顯示。同時儀器具有秒表計時功能。
    儀器采用三柱三氣路結構，熱導檢測器和雙氫焰檢測器同時工作，三信號通道同時采集；檢測器及其控制部件采用即插即用控制模式。
    可進行恒溫和程序升溫操作。具有過溫保護功能。柱室配有柔性后開門自動控溫系統。能實現真正意義上的近室溫操作，五階程序升溫。
    采用自主研發的自動進樣閥，一次進樣10分鐘內完成全組分分析和爆炸危險程度判別，分析時間短；手動和自動進樣可任意選擇。
    *的操作控制系統軟、硬件設計，儀器在運行過程中對系統自動實施全程軟件監控，從根本上杜絕了儀器溫度及操作參數失控現象。實現了無“過失”過溫保護，以及*的主動式過溫保護功能和雙硬件自鎖過溫控制結構，確保儀器在無人職守時安全運行。
    通過軟件設計，在儀器升溫過程中，柱室溫度始終比檢測器溫度低20℃進行升溫，有效的避免了檢測器污染。
    儀器具有高溫保護功能，任何一路溫控超過設定溫度一定范圍（設定值為20℃），儀器將斷電保護并報警。
    載氣氣路具有低壓、斷氣保護功能。
    預置備用溫控端口，易于擴展使用。
    技術參數
    1.小檢測濃度：O2、N2≤0.05%H2≤5ppmCO≤0.5ppm
    CH4、CO2、C2H4、C2H6、C2H2≤0.1ppm
    2.分析周期：一次進樣，對H2,O2,N2,CH4,CO,CO2,C2H4,C2H6和C2H2組分全分析,分析周期不大于7min
    3.能同時工作的檢測器、放大器及輸出信號通道數量：3個
    4.事件控制（外部控制設備開關量控制）：控制大負載220VAC1A
    5.可根據用戶遠期預警要求，增加儀器配置對煤層氣中C3以后組分進行分析，擴大分析范圍。
    主要技術指標
    1、溫度控制
    （1）色譜柱室溫度；
    控溫范圍：室溫加+3℃～400℃。
    控溫精度：優于±0.1℃。
    溫度梯度：室溫加+5℃～400℃，柱室有效區域內不大于1%。
    程序升溫階數：五階。
    升溫速率：0.1～40℃/min。
    初溫終溫控制時間：0～600min。
    程序升溫的重復性不大于2%。
    （2）汽化室、檢測室溫度控溫精度：
    汽化室：優于±0.1℃
    檢測室：優于±0.1℃
    2、熱導池檢測器
    （1）靈敏度：不小于3000mvml/mg（苯）
    （2）噪音：不大于0.035mV
    （3）漂移：不大于0.5mV/h
    3、氫火焰離子化檢測器
    （1）檢測限：不大于1×10-11g/s。（苯/cs2）
    （2）噪音：不大于0.025mV
    （3）漂移：不大于0.15mV/h
    4、儀器尺寸與重量。
    外型尺寸：635×490×470mm
    重量：約55kg
    液化氣分析色譜儀-執行國家標
    (1)GB10410.3-89《液化石油氣組分氣相色譜分析法》
    （2）SH/T0230-92《液化石油氣組成測定法（色譜法）》
    液化氣分析色譜儀-液化氣分析色譜儀使用說明
    通過帶有熱導檢測器（TCD）的氣相色譜儀，在選定的色譜工作條件下，通過氣相色譜柱的分離作用，使二甲醚與液化石油氣混合氣試樣中的二甲醚和液化石油氣組分得到分離，通過檢測器的檢測并在記錄器、積分儀或微處理機上記下二甲醚組分及液化氣組分的峰面積數據。
    儀器可以分析出C5以下氣態烴（不包括炔烴）含量：空氣、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、丙烷(C3H8)、丙烯(C3H6)、異丁烷(iC4H10)、正丁烷(nC4H10)、正丁烯(1-C4H8)、順丁烯(cC4H8)、反丁烯(tC4H8)、1,3-丁二烯、正戊烷(C4H10)、異戊烷(C4H10)濃度范圍：100PPm～50%
