一．概述：用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
    GC-9280型變壓器油色譜分析系統采用一次進樣、一次性檢測出7個組分，配TCD檢測器和一個FID檢測器，其中H2和O2通過TCD檢測；烴類氣體（CO、CH4、CO、C2H4、C2H2、C2H6）通過FID檢測，根據記錄下的各組分的峰面積及保留時間，用用專用色譜工作站分析數據，振蕩法計算各組分的百分含量。
    二．變壓器油色譜儀溶解氣色譜分析儀檢測指標：
    CO、CH4、CO、C2H4、C2H2、C2H6、H2
    三．變壓器油色譜儀溶解氣色譜分析儀儀器配制：
    1.氣相色譜儀：配備熱導檢測器TCD、氫火焰檢測器FID
    2.色譜柱：專用色譜柱
    3.標準品：標準氣體
    4.雙通道色譜工作站：兩個檢測器同時采集，同時停止，圖譜自動合并一個色譜圖。
    5.氣體發生器：提供、氫氣、空氣，配氮?dú)怃撈?br />    四．實驗條件：
    1.柱溫：65℃，
    2.載氣：氮?dú)猓恢皦簽?.2Mpa；
    3.汽化溫度：150℃、TCD檢測器溫度：80℃、轉化爐溫度：320℃

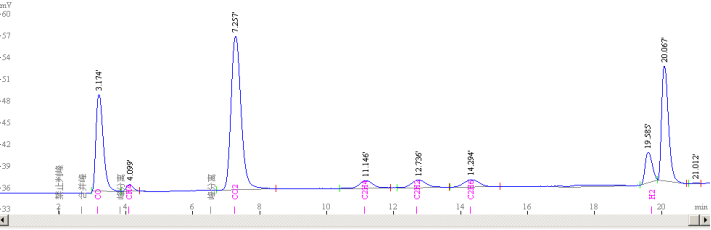

    五．圖譜     六．參考依據：
    GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
    GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》
    DL/T722-2000《變壓器油中溶解氣體分析和判斷導則》
    七．儀器配置：

序號	產品名稱	型號/規格	數量

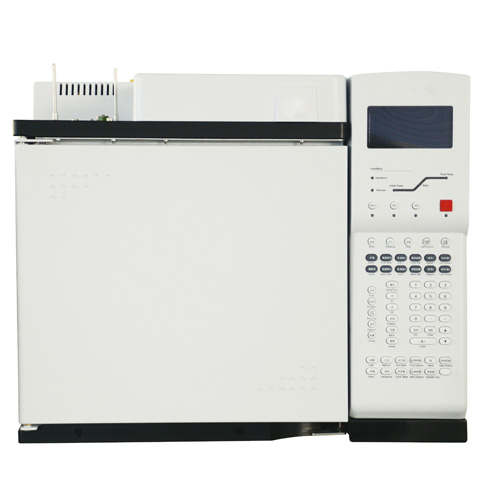

1	氣相色譜儀（FID、TCD雙填充柱進樣系統、程序升溫、后開門 ）	GC9280	1臺
2	轉化爐
3	空氣發生器	PRK-2L	1臺
4	氫氣發生器	PRH-300	1臺
5	高純氮?dú)?/p>	純度99.999%	1瓶
6	專用色譜工作站	計算方法*符合GB/T7252-2001及DL/T722-2000，在報告中自動給出三比值編碼以及故障性質，可對同一采樣點作出脫出氣體中各組分含量隨時間變化歷史曲線	1套
7	專用色譜柱		2根
8	全自動振蕩器		1臺
9	標氣		1瓶
10	電腦和打印機		1套
