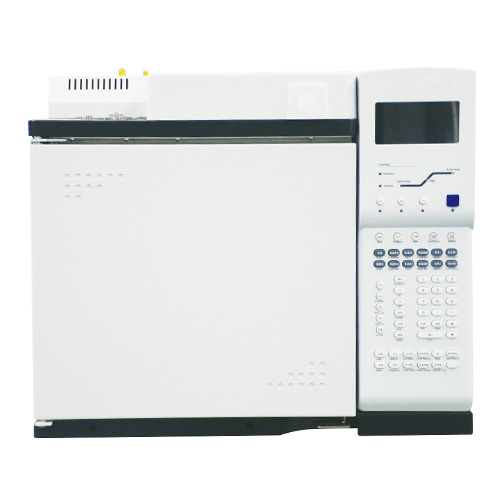

氣相色譜法測定絕緣油中溶解氣體的組分含量，是發、供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段，也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。GC-9280型電力變壓器油專用色譜儀采用國標推薦的三檢測器流程，一次進樣即可完成對絕緣油中溶解氣體（包括H2、CH4、C2H4、C2H6、C2H2、CO和CO2）含量的全分析。
    GC-9280型變壓器油色譜分析儀器配備了高靈敏度的熱導池檢測器、氫火焰離子化檢測器和鎳觸媒轉化爐，可實現對變壓器油中溶解的七種氣體組份：H2、CH4、C2H4、C2H6、C2H2、CO和CO2的全部測定，其性能滿足相應國家標準對氣相色譜儀的要求。
    變壓器油分析氣相色譜儀參考依據：
    GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
    GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》
    DL/T722-2000《變壓器油中溶解氣體分析和判斷導則》
    DL/T703-2015《絕緣油中含氣量的氣相色譜測定法》
    變壓器油分析氣相色譜儀儀器特點：
    進樣口流量、色譜柱載氣流量，檢測器氣體流量，精密控制
    多種進樣口可配：填充柱進樣口（帶隔墊吹掃，可接大口徑毛細管柱）、分流/不分流毛細管進樣口、程序升溫冷柱頭進樣口揮發性組分串接進樣口（專配與頂空/吹掃捕集/熱脫附等樣品預處理裝置）；
    行業檢測器設計
    特殊陶瓷化處理的放大板，在潮濕季節始終穩定，自動點火，氫氣泄露自動保護功能，安全可靠。
    自診斷功能
    具有強大完善的開機自診斷功能、直觀顯示故障信息、停電儲存保護功能及抗電源干擾功能；
    抗污染色譜柱
    采用變壓器油專用抗污染復合色譜柱技術，大大提高了色譜柱的使用壽命；
    操作方便
    該儀器在出廠前經過嚴格的老化測試，各項參數已設置完成，用戶只需進行簡單的開機操作即可。
    技術指標
    一次進樣，進樣量為1mL，油中最小檢測濃度（μl/L）：

溶解氣體的分析(uL/L)
H2	CO	CO2	CH4	C2H4	C2H6	C2H2
2	2	2	0.1	0.1	0.1	0.1

    技術參數

柱溫箱
控溫范圍	室溫+5℃~450℃；
溫度設定精度	0.1℃
程序升溫速度	60℃/min
程升階數	8階程序升溫
程升速率	0.1~120℃/min（增量0.1℃）
最大運行時間	999.99分鐘
可運行柱流失補償（雙通道）
加熱區
6個獨立控制加熱區控制（不包括爐箱溫控，兩個進樣口、兩個檢測器、；兩個輔助加熱區
輔助加熱區使用溫度	300℃
檢測器
氫火焰離子化檢測器FID
使用溫度	450℃
檢測限	≤2.5pgC/s [n-C16]
動態線性范圍	≥107(±10%)
數據采集頻率	*100Hz
適配與填充柱和毛細管柱
熱導池檢測器TCD
使用溫度	400℃
檢測限	＜400pg丙烷/毫升，氦氣
動態線性范圍	105(±5%)
數據采集頻率	100Hz
主機尺寸	500×550×500（單位 mm，高×寬×深）
重量	約 50kg

    電力系統（含氣量）專用色譜工作站
    Ø在報告中自動給出三比值編碼以及故障性質和典型例子。
    Ø可按采樣點實現油樣分析結果數據庫的管理。
    Ø可對同一采樣點作出各氣體組份含量隨時間變化的趨勢曲線。
    Ø可將多次的樣品分析結果綜合在一張報表中，并給出這些結果的平均值、標準偏差及相對標準偏差（RSD）。
    Ø譜峰智能辨識技術，減少需要用戶設置的譜圖處理參數，基本實現判峰、基線校正、重疊峰分割的自動處理。
    Ø提供手工從拖尾峰上精確切割肩峰（小鼓包）的功能，以便對微量組份進行定量。
    Ø可通過“發送"功能將譜圖文件（含分析結果）通過Internet發送給上級單位或部門分析、審核。
    Ø兩個通道譜圖的有效部位可嫁接到一張譜圖上，最終只要對一張譜圖進行處理、計算和保存即可。
    Ø采用分割窗口技術，使表格和譜圖顯示在同一個文檔窗口中，并且表格排列采用直觀易用的頁簽形式，避免操作時需要在不同的屏幕界面間來回切換，界面布局緊湊，操作非常簡捷。
