燃料電池汽車用氫氣中的甲酸分析氣相色譜儀
    普瑞儀器GC-9280型氣相色譜儀分析氫燃料電池用氫氣中甲酸含量；該方法準確、可靠，便于操作。
    國際上對于燃料電池用氫氣有國際標準（ISO14687-2:2012)的要求中甲酸的指標為0.2umol/mol.北京普瑞分析儀器有限公司采用GC-9280型氣相色譜儀配置火焰離子化檢測器進行分析；該方法準確、可靠，便于操作。
    原理：
    氣體中的甲酸用水吸收液，吸收液經處理后經色譜柱分離，氫火焰離子化檢測器檢測，以保留時間定性，峰高或峰面積定量。
    儀器及設備
    小型氣泡吸收管：5ml
    濕式氣體流量計
    微量注射器：10ul
    反應瓶：10ml
    水浴箱

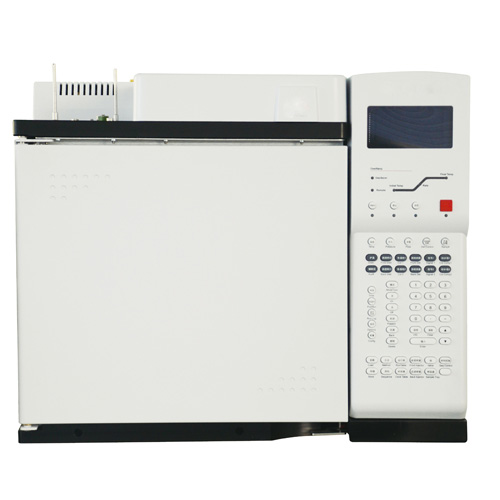

    氣相色譜儀：普瑞GC-9280型配氫火焰離子化檢測器
    儀器操作條件：
    色譜柱：2m*3mm聚乙二醇20M
    柱溫：120℃
    汽化室溫度：120℃
    檢測室溫度：160℃
    試劑
    實驗用水為蒸餾水
    硫酸溶液0.9mol/L：取10mL硫酸慢慢加入到190mL水中。
    硫酸乙醇溶液：將15mL硫酸慢慢加入到85mL95%(體積分數）乙醇中，混勻。
    甲酸標準溶液：1.0mg/mL,置于冰箱保存。臨用前，用硫酸溶液稀釋成100ug/mL甲酸標準溶液。
    吸收液：水。
    儀器簡介：
    儀器特點
    (1)采用了技術先進的百兆/千兆以太網通信接口、并內置IP協議棧、使儀器可以通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便實驗室的架設、簡化實驗室的配置、方便分析數據的管理；
    (2)儀器內部設計3個獨立的連接IP地址，可以連接到工作電腦（實驗室現場）、分管電腦（如質檢科、生產部等）、以及高管電腦（如環保局、技術監督局等），需要時可實時監控儀器的運行以及分析數據結果；
    (3)儀器配備的專用工作站可以同時支持多臺色譜儀接入，實現數據處理以及儀器反向控制，簡化文檔管理；
    (4)儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程更新等（需用戶設置）；
    (5)儀器配備的8吋彩色液晶觸摸屏，支持熱插拔，可作手持控制器使用；
    (6)儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，最多可同時安裝三個檢測器，滿足復雜樣品的分析需求。
    儀器采用模塊化的結構設計，后期維護簡單方便。
    (7)全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有八路*獨立的溫度控制輸出，可實現二十階程序升溫，具有柱箱自動后開門系統，近室溫控制能力得到提高，升/降溫速度更快；
    (8)色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
    (9)標配的工作站適于WinXP、Win2000、Win7、Win8、Win10等操作系統。
    (10)具有*自主知識產權的色譜儀微機系統具有MODBUS/TCP的標準協議，可以對接DCS系統。
    技術指標
    操作顯示：7寸彩色液晶觸摸屏
    溫控區域：8路
    外部事件：8路；輔助控制輸出2路
    進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動進樣器
    檢測器數目：3個（最多）；FID、TCD、ECD、FPD和NPD任選
    啟動進樣：手動、自動可選
    通信接口：以太網：IEEE802.3
    溫度控制
    柱室溫度；
    控溫范圍：室溫加+3℃～399℃。
    控溫精度：優于±0.1℃。
    溫度梯度：室溫加+3℃～399℃，柱室有效區域內不大于1%。
    設定溫度與指示溫度之間偏差不大于1℃。
    設定溫度和實際溫度之間的偏差不大于2%。
    最高升溫階數：20階。
    設定升溫速率：0.1～60℃/min。
    線性程序升溫范圍：
    每分種30℃時為150℃。
    每分種15℃時為300℃。
    每分種10℃時為350℃。
    初溫終溫控制時間：0～600min。
    程序升溫的重復性不大于2%。
    降溫速度：由300℃降至50℃所需時間不大于10min。（其它檢測器溫度升至300℃）。
    汽化室、檢測室溫度
    控溫精度：
    汽化室：±0.1℃（室溫+5℃至200℃以內），200℃以上為±0.2℃。
    檢測室：±0.1℃（室溫+5℃至200℃以內），200℃以上為±0.2℃。
    設定溫度與指示溫度之間的偏差不大于1℃。
    閥配置系統
    最多搭載8自動控制個閥，可自動序列運行(四通閥、六通閥、十通閥以及液體進樣閥可選)
    可裝側閥箱、獨立小柱箱
    輔助電子流路控制模塊（可壓力/流量控制模式）
    零泄漏吹掃技術
    高速切換電磁閥壽命長(100萬次，10mS)
    檢測器技術指標
    氫火焰離子化檢測器（FID）
    檢測限：≤1.9pgC/s[n-C16]
    基線噪聲：≤1PA
    基線漂移：≤1PA/30min
    線性范圍：≥107(±10%)
    數據采集頻率100Hz
    熱導檢測器（TCD）
    檢測限＜400pg丙烷/毫升，氦氣
    基線噪聲：≤20μV
    基線漂移：≤30μV/30min
    線性范圍：105(±5%)
    數據采集頻率100Hz
    電子捕獲檢測器(ECD)
    檢測限：≤1×10-13g/ml（丙體六六六-異辛烷溶液）
    基線噪聲：≤0.03mV
    基線漂移：≤0.2mV/30min
    線性范圍：103
    放射源：63Ni
    火焰光度檢測器(FPD)
    檢測限：(S)≤5×10-11g/s、(P)≤1×10-12g/s；-無水乙醇溶液）
    基線噪聲：≤3×10-13A
    基線漂移：≤2×10-12A/30min
    線性范圍：對硫≥102、對磷≥103
    分析步驟
    采樣：用兩只各裝有2.0mL吸收液的小型氣泡吸收管，以0.2-0.5L/min流量采集氫氣樣品20L。若解吸液中待測物濃度超過測定范圍，可用解吸液稀釋后測定，計算時乘以稀釋倍數。
    樣品處理：用采過樣的吸收管中的吸收液洗滌進氣管內壁3次，供測定。
    3、標準曲線的繪制：
    、取0、0.1、0.2、0.3、0.5mL甲酸標準溶液，分別置于反應瓶中，各加硫酸溶液至0.5mL，配成0、10、20、30、50甲酸標準系列。加入0.5mL硫酸乙醇溶液；將反應瓶加入（55±0.5）℃的恒溫水浴中，加熱90min.
    參照儀器操作條件，將氣相色譜儀調節至最佳操作條件，在保溫下，從反應瓶中抽取0.1ml頂空進樣，測定各標準系列。每個濃度重復測定3次，以測得的峰高均值對甲酸繪制標準曲線。
    樣品測定：取0.5mL樣品和空白對照解吸液置于反應瓶中，加0.5mL硫酸乙醇溶液后，用測定標準管的操作條件測定；沒得的樣品峰高減去空白峰高值后，由標準曲線得甲酸含量。
