六氟化硫氦離子化氣相色譜儀產品介紹
    1.1、絕緣油中溶解氣體組分含量的測定
    用氣相色譜法測定絕緣油中溶解氣體的組分含量，是判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

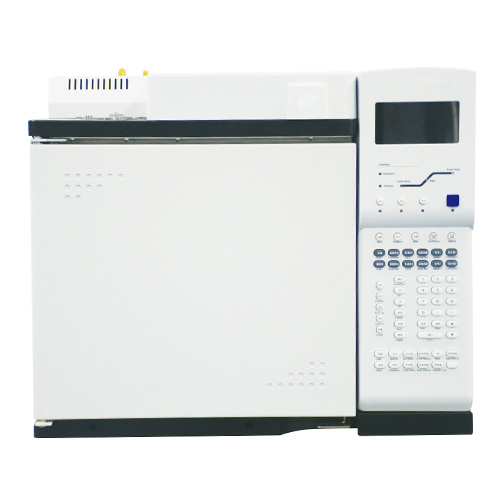

    GC-9280變壓器油專用氣相色譜儀可根據用戶不同的需求，采用靈活多變的分析流程，單柱/雙柱的雙檢測器流程或者是雙柱的三檢測器流程，一次進樣即可完成（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。按國標規定的方法脫出絕緣油樣中的溶解氣體，由色譜柱進行分離，色譜檢測器進行檢測，然后通過專用色譜工作站進行數據的分析和管理。本方法滿足國家標準GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業標準DL/T722-2014《變壓器油中溶解氣體分析和判斷導則》中對氣相色譜儀的要求。
    單柱雙檢測器流程最大的優點是避免了因為分流而產生的樣品進樣量減少造成的檢測器靈敏度下降。
    1.2、絕緣油中含氣量的測定
    絕緣油的含氣量是油質監督的一項比較重要的指標。目前根據DL/T450-1991方法制定的二氧化碳洗脫法僅適用于不含酸性氣體的油品測定，而根據DL/T423-91方法制定的真空壓差法又因真空儀器的不易普及而存在一定的局限性。
    GC-9280-SD變壓器油專用氣相色譜儀的流程設計*符合中華人民共和國電力行業標準DL/T703-1999《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解的五種氣體組份：氫氣、氧氣、氮氣、一氧化碳、二氧化碳的全部測定。其性能滿足DL/T703-1999《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。

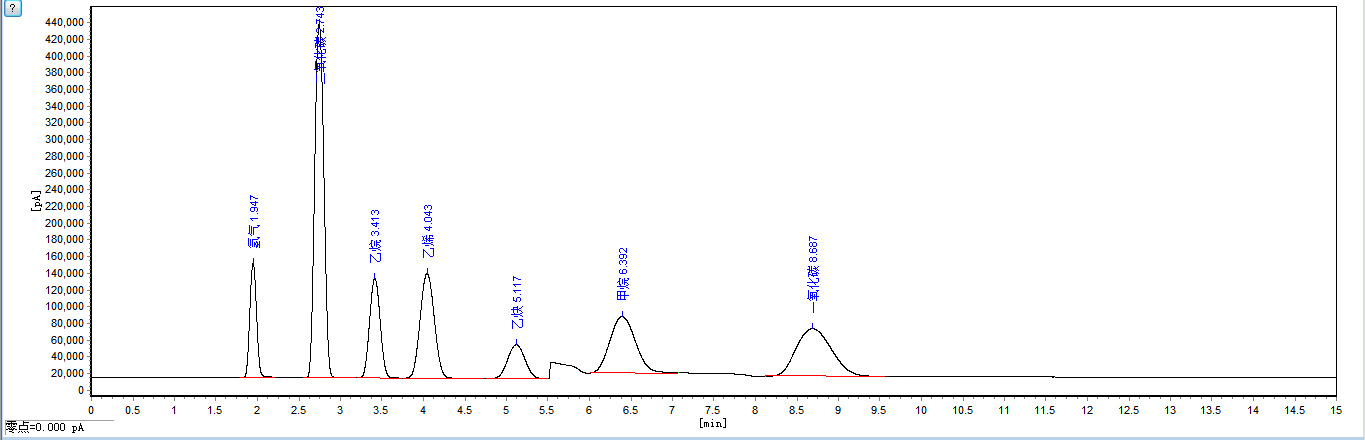

   溶解氣體的分析(uL/L)
   H2     CO      CO2      CH4      C2H4       C2H6        C2H2
   1       0.5       0.5        0.01      0.01          0.01           0.01
   含氣量的分析(uL/L)
   H2           O2            N2                  CO            CO2
   1               2              2                    0.5             0.5
    定性重復性：偏差≤1％
    定量重復性：偏差≤3％
    油中氣體分析氣相色譜儀的性能特點
    Ø采用靈活多變的分析流程，滿足用戶不同的檢測需求。
    Ø一次進樣，最多可同時分析絕緣油中CO、CO2、H2、O2、N2、CH4、C2H6、C2H4、C2H2九種氣體。
    Ø微型轉化爐設計，具有更高的轉化率，可滿足對CO和CO2更小檢測限的追求。
    ØCO、CO2通過甲烷轉化爐由FID檢測，H2、O2、N2由TCD檢測。
    ØH2實際檢測最小濃度，可達到0.2ppm，CO/CO2可達到0.05ppm
    Ø工作站具有強大的數據處理、數據庫管理和圖形管理功能
    Ø多用戶多設備管理，方便了管理部門的檢索要求，自動校正因子計算，可多次校正平均
    Ø提供三比值檢索，TD圖示，組份濃度圖示等多種故障診斷方式
